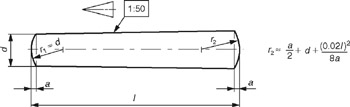

TABLE OF CONTENTS Type A (ground pins): Surface finish R a = 0.8 ?m
Type B (turned pins): Surface finish R a = 3.2 ?m
| Dimensions in mm | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | h10 [a] | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| a | ? | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
| nom. | / [b]min. | max. | ||||||||||||||||||||
| 2 | 1.75 | 2.25 | ||||||||||||||||||||
| 3 | 2.75 | 3.25 | ||||||||||||||||||||
| 4 | 3.75 | 4.25 | ||||||||||||||||||||
| 5 | 4.75 | 5.25 | ||||||||||||||||||||
| 6 | 5.75 | 6.25 | ||||||||||||||||||||
| 8 | 7.75 | 8.25 | ||||||||||||||||||||
| 10 | 9.75 | 10.25 | Range | |||||||||||||||||||
| 12 | 11.5 | 12.5 | ||||||||||||||||||||
| 14 | 13.5 | 14.5 | ||||||||||||||||||||
| 16 | 15.5 | 16.5 | of | |||||||||||||||||||
| 18 | 17.5 | 18.5 | ||||||||||||||||||||
| 20 | 19.5 | 20.5 | ||||||||||||||||||||
| 22 | 21.5 | 22.5 | ||||||||||||||||||||
| 24 | 23.5 | 24.5 | ||||||||||||||||||||
| 26 | 25.5 | 26.5 | ||||||||||||||||||||
| 28 | 27.5 | 28.5 |
